　　PSL光学无缝拼接显示原理

　　图1所示，为基于现有拼接显示技术的光学原理示意图，每一个(LCD、PDP、OLED或DLP)拼接单元都存在一个不能显示图像的显示边框，相邻两个拼接单元拼接之后形成不可消除的显示拼缝，人眼观看图像时，观看视线在拼缝处不能连续，造成拼接显示的大屏图像上叠加严重破坏画面整体效果和图像的连续性，具有明显的分割线或分割带。

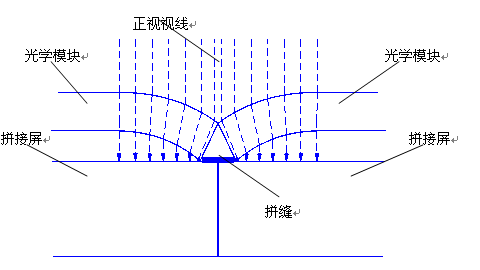

　　如图2 所示，为PSL技术的光学原理示意图，采用普通拼接屏(LCD、PDP、OLED或DLP)作为显示底屏，显示底屏存在不能显示图像的显示边框，相邻拼接屏拼接形成拼缝，该技术的创新之处在于在每片显示底屏上覆盖一片能产生特殊光学作用的光学模块，人眼观看显示底屏上显示的图像时，(正视)观看视线须通过覆盖在显示底屏上的光学模块才能到达显示底屏，由于光学模块的特殊光学作用，本来应该落在拼缝处的观看视线经过光学模块的两次折射，观看视线的路径发生偏移，只能落在显示底屏的图像显示区，即观看者只能看到显示底屏上显示的图像，看不到客观存在的显示边框和显示拼缝，亦即利用特殊光学结构实现了显示拼缝的视觉消隐，达到完全无拼缝拼接显示的视觉效果。

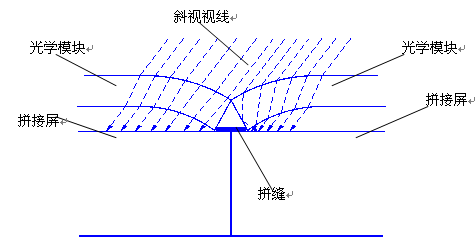

　　图3所示，为PSL技术中，考虑倾斜观看拼接处(即“斜着看”拼接处)显示图像的光学原理示意图，由于观看视线相应倾斜，部分倾斜的观看视线本会经偏移后落到拼缝处，但是由于光学模块全反射面的存在，此部分观看视线经过“折射→反射→折射”的路径后仍然落到显示底屏的图像显示区，而不会落到客观存在的边框或拼缝上，也就是说，采用PSL技术，可以实现任意观看方向的零拼缝显示。从显示的角度讲，现在还没有任何一种能够实现完全无拼缝显示的技术，但是，PSL技术变换了思路，从观看的角度考虑解决这一难题的方法，采用视线偏移的特殊技术手段，实现了完全无拼缝的拼接显示。

　　换句话说，现有显示技术还做不到没有拼缝的拼接显示，新型的PSL技术承认拼缝存在的客观现实，但实现了“虽然存在但不可见”这一本质性的突破。本质上，显示技术本身就是一种满足人眼视觉特性的技术，“眼不见为净”，对显示结果而言，看不见与不存在完全等效，这就是发明PSL技术的精髓。

　　光学无缝拼接大屏幕系统的架构主要分为三个部分：

　　拼接墙显示单元：PSL光学无缝拼接显示单元

　　拼接墙处理设备：根据功能不同，分为视频处理器、视频矩阵、视频转换器、视频传输延长设备等。拼接处理器主要负责屏幕显示视频的处理，完成特定显示格式。

　　视频源：是为显示单元提供视频来源。主要是视频播放器，PC电脑，视频监控摄像机等。
